Außer dem Programm (IDE), welches bei der ARDUINO-Installation zur Eingabe von Sketches (Programme) beinhaltet ist, gibt es noch andere Editoren. Eines möchte ich hier nennen:

Fritzing  Download: http://fritzing.org/home/

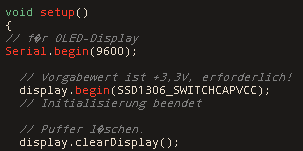

Registrierkarte "Code"
Hier wird das Programm (Sketch) eingegeben.
Das Listing wird übersichtlich und farbig hervorgehoben dargestellt.




Registrierkarte "Steckplatine"

Sehr vorteilhaft ist, dass auch ein Schaltungsaufbau zum Sketch dokumentierbar ist.
Hier steht auch eine Bauteilebibliothek zur Verfügung;
auch ein Editor zur Erstellung eigener Bauteile ist verfügbar.

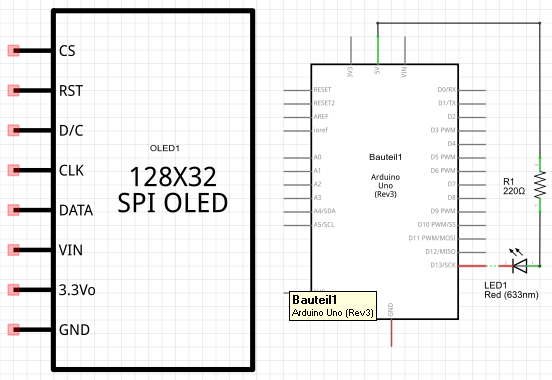

Registrierkarte "Schaltplan"

Vom eingegebenen Schaltungsaufbau "Steckplatine" erzeugt fritzing automatisch einen Schaltplan.
Der Automatismus ist zumindest in der vorliegenden Beta-Versinon nicht optimal, die Bauteile, Beschriftungen, und Verbindungen sind korrekt, die Positionierungen aber "wirr", Es muss Hand angelegt werden alles ordentlich zu Positionieren, was insbesondere bei umfangreicheren Schaltungen einen erheblichen Geduldsaufwand bedeutet!
Die integrierte Funktion "Autorouting" ist relativ simpel gehalten. Es empfiehlt sich also zuerst Bauteile manuell vernünftig zu platzieren, dann Autorouting aufzurufen, um danach nochmals manuell Korrekturen durchzuführen.

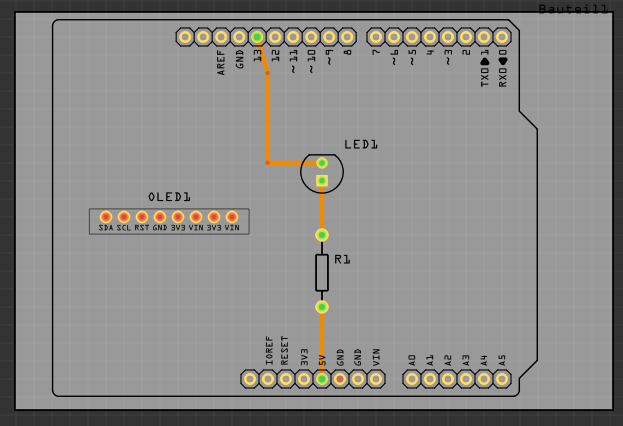

Registrierkarte "Leiterplatte"

Möchte man eine Schaltung nicht nur zu Testzwecken verwenden, sondern dauerhaft, so ist von Steckbrettaufbauten abzuraten: nicht betriebsicher (nur gesteckte Verbindungen können sich lösen, "Drahtverhau", usw.). Ein gelöteter Platinenaufbau ist hier besser geeignet. Fritzing erzeugt aus der eingegebenen "Steckplatine" automatisch eine Leiterplatte (Platine). Das Programm ist hier sehr einfach und verfügt nur über ein einfaches Autorouting, immerhin aber auch für 2-seitige Platinen. Also muss hier (wie auch beim Schaltplan) selber Hand angelegt werden: Positionierarbeiten von Bauteilen, deren Beschriftungen, sowie Leiterbahn- führungen sind erforderlich.

Fertig gestelltes Layout kann:
- exportiert werden (pdf-Format)
- hergestellt werden lassen (mit Preisangaben)
Projekt kann:
- veröffentlicht werden (fritzing.org/account/login/)

passt auf ein ARDUINO UNO SHIELD (siehe oben)
