Nur, ganz korrekt sind diese Darstellungen nicht! Warum?
Nun, nach allgemeiner Konvention (NEM, Normung) gilt nämlich Folgendes:
Masse (MÄRKLIN 0) Kabelfarbe Braun
Lichtstrom (MÄRKLIN L) Kabelfarbe Gelb
|
elektrische Herstellerkomponenten und deren Symbole in
WinTrack16
Digital
Auffälligkeiten, Probleme, Tipps |
Einführung
| "Zu Risiken und und
Nebenwirkungen lesen Sie die Anschlussbeschreibung, oder fragen Sie
ihren Elektroniker". So könnte es bei Anleitungsbeschreibungen von Herstellern ihrer Produkte wohl auch lauten, denn nicht immer sind diese im vollen Umfang fehlerfrei. Da solche Anleitungsbeschreibungen dann oft 1 zu 1 in WinTrack bei den dort enthaltenen Bauteilsymbolen übernommen werden, setzen sich die Fehler oder Unzulänglichkeiten dort fort. Auf solche, oder ähnliche Dinge möchte ich im Folgenden hinweisen. |
1.] Viessmann Lichtsignale
|
|
Abbildung 1 zeigt in Fig.4 die
Anschluss-Schaltung von Viessmann ihres Lichtsignals 4011 und links
daneben die Umsetzung in WinTrack. Beides auf dem ersten Blick korrekt
und es würde auch real so funktionieren, da das Lichtsignal mit
Wechselstrom versorgt wird. Nur, ganz korrekt sind diese Darstellungen nicht! Warum? Nun, nach allgemeiner Konvention (NEM, Normung) gilt nämlich Folgendes: Masse (MÄRKLIN 0) Kabelfarbe Braun Lichtstrom (MÄRKLIN L) Kabelfarbe Gelb |
 Abb.2 |
Die Kabelanschlüsse des

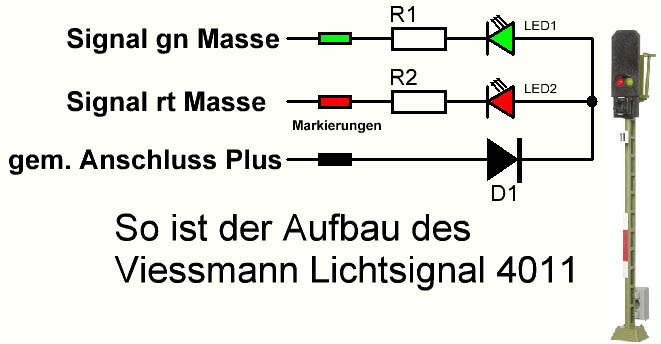

Viessmann Signal 4011 Kabel mit grüner Markierung über Vorwiderstand an die Kathode (Minus/Masse) der grünen LED 1. Kabel mit roter Markierung über Vorwiderstand an die Kathode (Minus/Masse) der roten LED 2. Kabel mit schwarzer Markierung an die Anode (Plus) der Diode D1, welche zur den gemeinsamen Anschlüssen der Anoden-LEDs (Plus/Lichtstrom) führt. Wird das Signal mit Wechselstrom betrieben, so lässt die Diode D1 nur den positiven Teil der Wechselstromspannung zu den Anoden der LEDs gelangen. Die Vorwiderstände R1 und R2 begrenzen den für die LEDs verträglichen Strom. |
 Abb.3 |

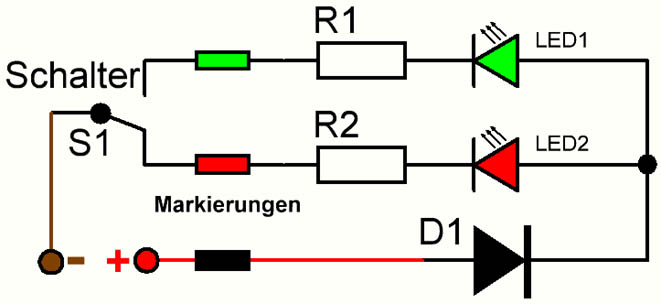

Wird das Signal mit Gleichstrom
betrieben (was unter DC-Ansteuerung durchaus üblich ist
und auch Viessmanns Schaltung die
Wechselspannung über die Diode des Signals gleichrichtet), so muss der
schwarz gekennzeichnete Anschluss zur Diode D1 folglich
Plus/Lichtstrom erhalten
und die rot und grün gekennzeichneten Anschlüsse
Minus/Masse (in Abb.3 durch
Um-Schalter S1 angesteuert). Anmerkung: MÄRKLIN kennzeichnet Signalanschlüsse korrekt, gemeinsamer Anschluss Gelb/Lichtstrom und Schaltanschlüsse Blau mit grünen und roten Steckern. |
 Abb.4 |
Bauen
wir nun einmal die Schaltung aus Abbildung 1 so auf, dass sie konform mit

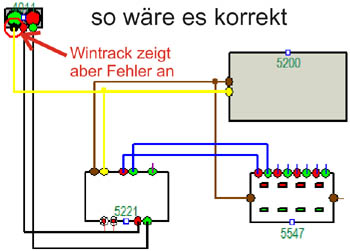

der NEM-Konvention ist: Masse (MÄRKLIN 0) Kabelfarbe Braun Lichtstrom (MÄRKLIN L) Kabelfarbe gelb und stellen dies so im Programm WinTrack dar, wie es die linke Abb.4 zeigt. Der Unterschied zu Viessmanns Abbildung von Fig.4 in Abb.1 ist, dass der gemeinsame Anschluss zur Anode der Diode zu den LEDs am gelben Trafoanschluss für Lichtstrom angeschlossen ist, also nach NEM korrekt! WinTrack zeigt nun aber ein Fehler am gemeinsamen Anschluss des Signals an! Dies liegt daran, dass in WinTrack die Viessmann-Signalanschlüsse einfach nach deren Abbildung (siehe Abb.1, Fig.4) elektrisch übernommen hat, was nach NEM aber nicht in Ordnung ist. |
 Abb.5 |
Betrachtet man in WinTrack die
Farben der Signalanschlüsse, so wird das Fehlerproblem klar: Die Abbildung 5 zeigt ganz links den Ist-Zustand in WinTrack: der gemeinsame Anschluss hat die Kabelfarbe Braun, die anderen Anschlüsse Gelb. Korrekt wäre aber meine rechts stehende Abbildung: der gemeinsame Anschluss muss die Farbe Gelb haben, und die anderen Braun, denn diese werden ja mit Masse geschaltet! (Vergleiche auch Abb.3) |
| Solche Fehler entstehen, wenn
Herstellerabbildungen einfach unkontrolliert übernommen werden. Ich habe
dieses Problem natürlich gemeldet. Eine Korrektur wurde jedoch leider
abgelehnt und zwar mit der Begründung "Ich
werde hier nichts ändern. Die Folge wäre ein Aufschrei und viel
Diskussion mit den ganzen Modellbahnern, die das bisher so problemlos
geplant haben". Da WinTrack auch die Funktion "elektrische Prüfung" integriert hat, ist es doppelt bedauerlich, dass keine Korrekturen erfolgen. Es gibt sicherlich Modellbahner, welche mit WinTrack planen, in WinTrack ihre eigenen elektrischen Symbole erstellen und integrieren und dann eventuell vom Programm Fehler angezeigt bekommen, obwohl sie alles richtig gemacht hatten. Ich habe diese Thematik hier eben nur deshalb beschrieben, damit Sie, verehrter Modellbahner, hier nicht "stolpern"! Und auch Lichtsignale an meine selbst entwickelten Decodern, beschrieben auf ARDUINO=>Decoder, richtig anschließen können. |
 Abb.6 |

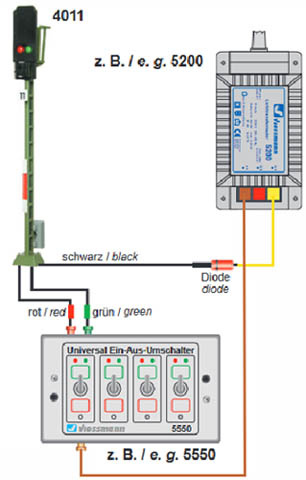

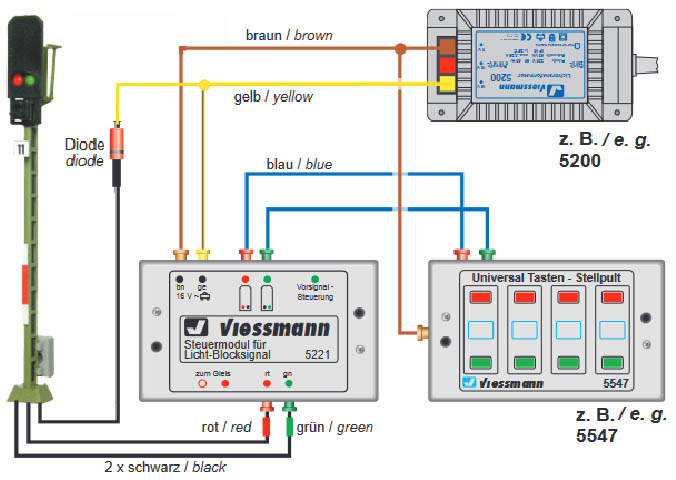

 Abb.7 Die Abbildungen 6 und 7 zeigen die Anschlussbelegungen wie ich es für korrekt halte. |
