ARDUINO IDE Installation

Bevor wir mit einem ARDUINO arbeiten können, muss die IDE (= integrierte Entwicklungsumgebung) auf den PC installiert werden; diese ist unter folgenden Link zu finden: https://www.arduino.cc/en/Main/Software

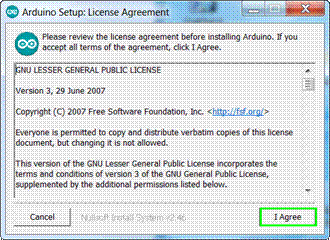

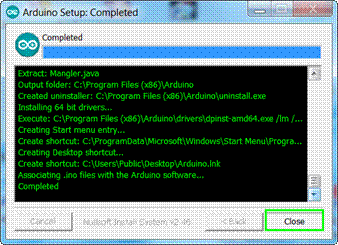

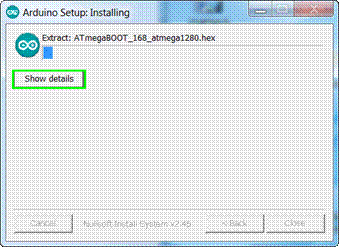

Download speichern, entpacken, und installieren.

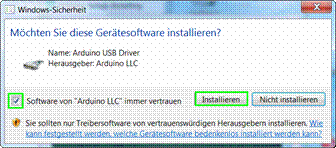

Erstinstallation:





Welcher virtuelle COM-Port erscheint, hängt davon ab welche COM-Ports auf Ihrem PC noch frei sind.
Jeder weitere ARDUINO (UNO, MEGA, etc.), der über USB verbunden wird, erhält einen weiteren COM-Port zugewiesen.

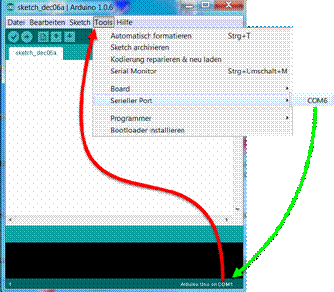

Im Fenster der ARDUINO-IDE wird unten rechts angezeigt welcher ARDUINO und welcher COM-Port verwendet wird. Dies ist vom Anwender bei dem von ihm angeschlossenen ARDUINO unter "Tools" (in der oberen Menüleiste) auszuwählen!

 Anmerkung: hier ist noch die Installation der Version 1.0.6 dargestellt. Folgen Sie dem oben angegebenen Link, um die aktuellste Version zu laden.

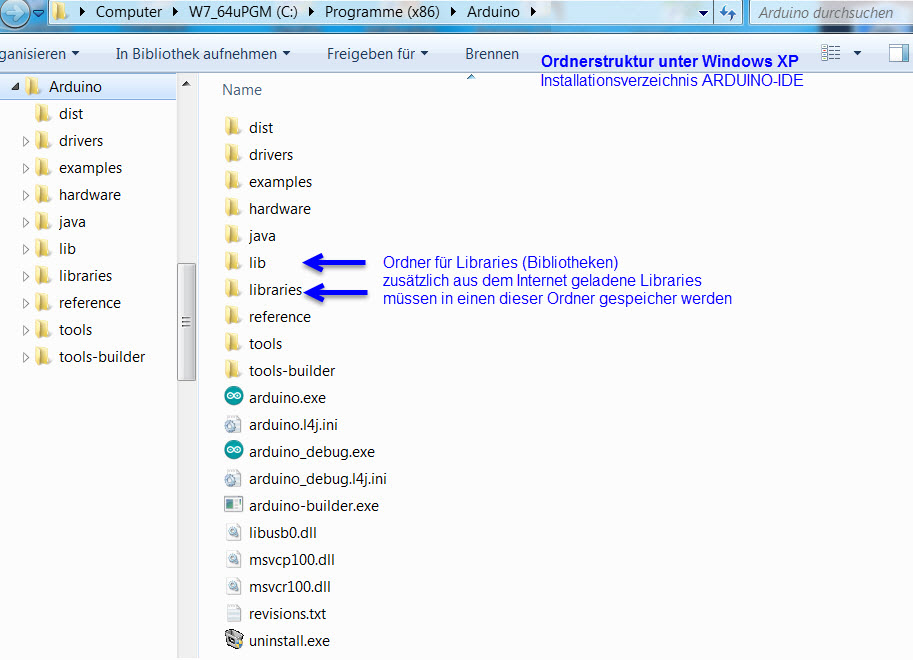

Installationsverzeichnis unter Windows XP Installationsverzeichnis unter Windows 7
Werden weitere Libraries (Bibliotheken) benötigt, welche man beispielsweise aus dem Internet läd, so sind diese in das entsprechende obige Verzeichnis zu speichern. Nur so können und werden beim Aufruf der ARDUINO-IDE diese eingebunden und sind verfügbar!



Wichtig zu wissen:

Ein Programm für den ADRUINO wird "sketch" (zu deutsch etwa "Skizze") genannt. Sketch-Extension ist ".ino" (alt: ".pde").
Beim Speichern von sketches gibt es eine Besonderheit:
Es wird (und dies ist erforderlich!) dabei stets ein Ordner gleichen Namens, der auch für den sketch gewählt wurde, erzeugt.
In diesem Ordner befindet sich dann also der sketch mit gleichem Namen.

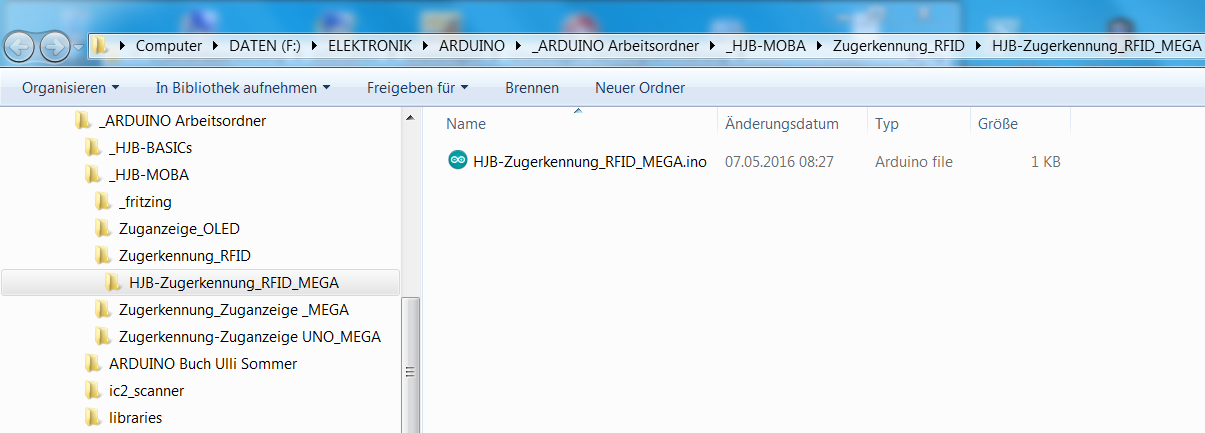

Es ist empfehlenswert sich auf einem Datenlaufwerk einen Arbeitsordner für scetche des ARDUINO zu erstellen, in dem man dann alle seine sketches speichert; so behält man die Übersicht. Siehe beispielshaft die Abbildung unten.
